一、概  述

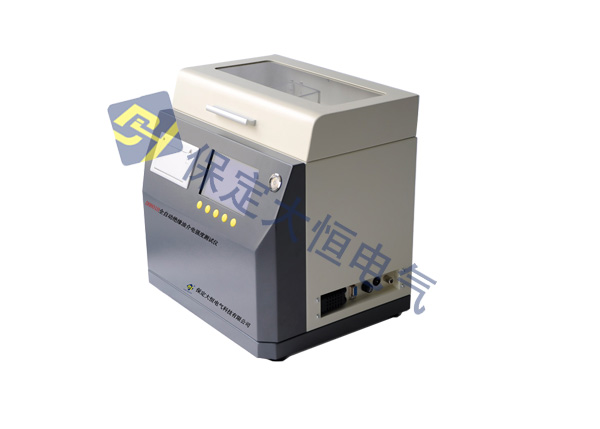

絕緣油介電強度測試儀是我公司全體科研技術人員，依據國家標準GB507-1986及IEC60156國際標準的有關規定，發揮自身優勢，經過多次現場試驗和長期不懈努力，精心研制開發的高準確度、全數字化工業儀器。為滿足不同用戶的需求，該系列儀器可分為單杯三杯及多杯等型號。儀器操作簡便，造型美觀大方。由于采用了全自動數字化微機控制，所以測量精度高、抗干擾能力強。儀器采用鋰電池供電，現場無需外接電源方可進行試驗。

二、儀器特點

    1. 儀器采用大容量單片機控制，工作穩定可靠；

2. 儀器內設寬范圍看門狗電路降低了死機現象；

3. 多種操作選擇，儀器程序設有GB507-1986、GB507-2002兩種國家標準方法、行業標準DL/429、國際標準IEC156及自定義操作，可選標準有 10 個，滿足國際大部分國家的需求；

4. 儀器油杯采用特種玻璃一次澆鑄成型，降低了漏油等干擾現象的發生；

5. 儀器獨特的高壓端采樣設計讓測試值直接進入A/D轉換器，避免了在模擬電路中造成的誤差，使測量結果更加準確；

6. 頻率可根據客戶需求設定，50/60HZ轉換，滿足不同客戶的需求；

7. 儀器內部具有過流、過壓、短路等保護等功能，并且具有極強的抗干擾能力，電磁兼容性好；

8. 內置鋰電池，無需外接電源。便攜式結構，易于移動，戶內外使用均很方便。

三、技術指標

1. 升壓器容量    1.5 kVA

2. 升壓速度     0.5kV/s-5.0kV/s（每0.5遞增）十檔任選

         誤 差     0.2kV/s

3. 輸出電壓     0～70 kV（可選）

4. 電壓精度     ±（2%讀數+2字）

5. 電源畸變率   ＜1%

6. 電極間隙     標準2.5 mm

7. 試驗次數     6 次（1-10次可選）

8. 靜放時間     900S(0-5900 S可選)

9.間隔靜止時間  300S(0-5900S可選)

10.攪拌時間     15S（0-240S可選或常開/常關）

11.顯示方式     大屏幕液晶漢字顯示

12.外形尺寸     長360mm；寬300mm； 高360 mm

13.儀器重量     22 kg

四、使用條件

      1. 環境溫度     0～40℃

       2. 相對濕度     ≤ 85%

       3. 工作電源     AC 220V ± 20%

       4. 電源頻率     50 Hz ± 5 Hz

       5. 功率消耗    ＜200 W
